ตู้อบรุ่น Excellent จาก YAMAMOTO
SD-84H2 / SD-96H2 / SD-108H2 / SD-120H2

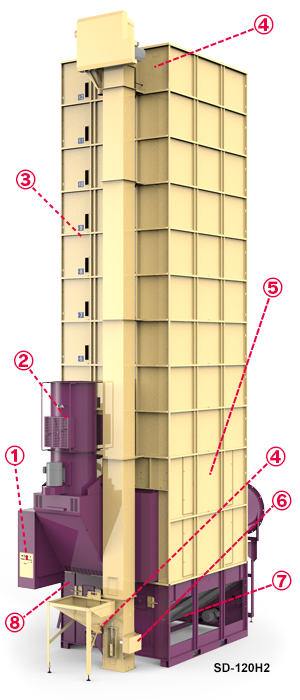

คุณสมบัติ
① แผงควบคุม
แผงควบคุมขนาดใหญ่ ตัวหนังสือชัดแจน มองเห็นเด่นชัด และใช้งานง่าย
อุณหภูมิลมร้อน และความเร็วลมจะถูกควบคุมอัตโนมัติ โดยคำนวนจาก จำนวนน้ำหนักของที่อยู่ภายใน, อุณหภูมิภายนอก, และความชื้นของเมล็ด นำมาคำนวนหาผลลัพธ์เพื่อการอบที่ดีที่สุด
② ตัวควบคุมอุณหภูมิ
ตัวควบคุมอุณหภูมิจะควบคุม พัดลมผสมลมเย็นเพื่อใช้อบ ระบบจะควบคุมให้ อุณหภูมิลมร้อนไม่เกิน ±1 องศา จากค่าที่ตั้งไว้
③ ส่วนชั้นบน
โครงสร้างค้ำยันแบบถี่ คำนวณความแข็งแรงให้เติมได้เต็มจำนวน
ผนังตู้ผลิตจาก สแตนเลส สตีล เพื่อการใช้งานที่ยาวนาน
④ สกรูลำเลียงด้านบนและด้านล่าง
สกรูลำเลียงแบบทนทาน-แข็งแรงสูง เพื่อให้ลำเลียงได้อย่างเต็มที่
ขอบของสกรูผลิตจากเหล็กสองชนิด เป็น เหล็กกล้าความแข็งสูง และ สแตนเลส สตีล
⑤ ส่วนชั้นอบแห้ง
เมล็ดที่ถูกอบ จะแห้งอย่างทั่วถึง เท่ากันทั้งหมด และอบเสร็จได้รวดเร็ว จากการออกแบบพิเศษ 8-ช่อง ในการอบ. (4-ช่อง ในรุ่น 120H2)
แผ่นตะแกรงผลิตจาก สแตนเลส สตีล เพื่อการใช้งานที่ยาวนาน
⑥ เซนเซอร์วัดความชื้น
ตัววัดความชื้น แบบเฉพาะของ YAMAMOTO ที่เชื่อถือได้, ทนทาน และแม่นยำ
เมล็ดพันธุ์ที่อบจะถูกวัดทุกๆ 30 นาที เมื่อความชื้นได้ตามที่ตั้งค่าไว้ ระบบจะหยุดการอบ อย่างอัตโนมัติ
⑦ ผนังข้าง
ผนังข้างผลิตจาก สแตนเลส สตีล ส่วนด้านล่างมีความแข็งแรงสูง
⑧ Shutter Drum
ระบบ Shutter Drum ที่หมุนเวียนเมล็ดได้อย่างทั่วถึง. แบ่งการหมุนเวียนได้อย่างทั่วถึงทั้งตามลำดับ ด้านหน้า ด้านหลัง ด้านขวา และด้านซ้าย
อบแห้งอย่างทั่วถึงเพื่อให้เมล็ดแห้งได้อย่างทั่วถึงและอัตตราการแตกหักน้อย
ข้อมูล
| ชื่อรุ่น | SD-84H2 | SD-96H2 | SD-108H2 | SD-120H2 | ||
|---|---|---|---|---|---|---|
| ความจุของตู้ (ข้าวเปลือก 560g/ลิตร) |
สูงสุด | กิโลกรัม | 8,400 | 9,600 | 10,800 | 12,000 |
| น้อยสุด | กิโลกรัม | 2,000 | ||||
| น้ำหนักตัวเครื่อง | กิโลกรัม | 1,920 | 1,980 | 2,040 | 2,100 | |
| น้ำหนักหลังเติม | กิโลกรัม | 10,320 | 11,580 | 12,840 | 14,100 | |

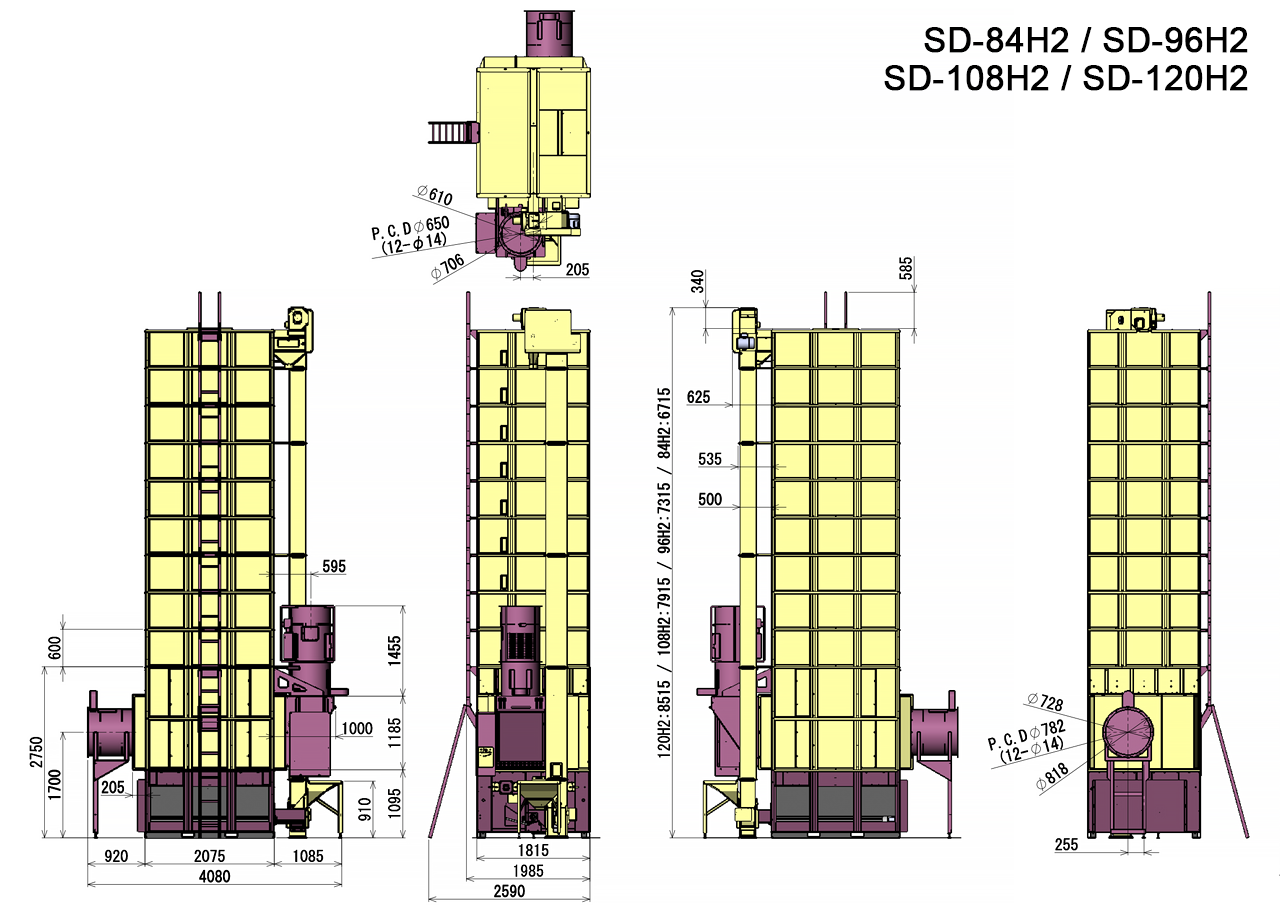

| ขนาด | กว้าง | มิลเมตร | 4,080 | |||
| ยาว | มิลเมตร | 1,985 | ||||
| สูง | มิลเมตร | 6,715 | 7,315 | 7,915 | 8,515 | |
| ชนิดพัดลม | พัดลมแบบขับตรง / พัดลมแบบขับสายพาน | |||||
| ระบบไฟฟ้า | 3 Phases 220(440)V-60Hz , 380V-50Hz | |||||
| ความต้องการพลังงาน | พัดลม | kW | 4.0 / - | |||
| สกรูล่าง | kW | 0.55 | ||||
| กระพ้อ | kW | 1.1 | ||||
| สกรูบน | kW | - | ||||
| ดูดฝุ่น | kW | 0.1 | ||||
| แผงควบคุม | kW | 0.05 | ||||
| Shutter drum | kW | 0.06 | ||||
| เซอรเซอร์ วัดความชื้น |
kW | 0.015 | ||||
| พัดลมดูด | kW | 2.2 | ||||
| ตัวผสมลม | kW | 0.006 | ||||
| ตัวปรับลม | kW | 0.006 | ||||
| รวม | kW | 8.09 | ||||
| ประสิทธิภาพ | ความเร็ว ในการเติม |
ตัน/ชม. | 13 | |||
| ความเร็ว นำออก |
ตัน/ชม. | 9 | ||||
| ระยะเวลาเติม | นาที | 40 | 45 | 50 | 55 | |
| ระยะเวลานำออก | นาที | 57 | 65 | 73 | 81 | |
| อัตตรา การอบแห้ง |
%/ชม. | 1.0-1.5 | 1.0-1.5 | 0.9-1.5 | 0.8-1.5 | |
| แหล่งความร้อน | เตาเผาชีวมวล | |||||
| ความร้อน ที่ต้องการ |
kcal/h | 120,000 | 140,000 | 160,000 | 180,000 | |
| kW | 140 | 163 | 186 | 210 | ||
| เมื่อใช้กับ เตาไฮบีม (Unit) |
UF30 | 2 | 2* | 1 | 1 | |
| UF60 | 4 | 4* | 3 | 3 | ||
| UF80 | 5 | 5 | 4 | 4 | ||
| UF150 | 10 | 10 | 8 | 7 | ||
| UF2000 | 14* | 12 | 10 | 9 | ||
| UF3000 | 21* | 18* | 16* | 14 | ||
| UF4000 | 28* | 24* | 21* | 19 | ||
- อัตตราการอบแห้งที่ปรากฎขึ้นอยู่กับหลายปัจจัยเช่น อุณหภูมิภายนอก,ความชื้นสัมพัทธ์ในอากาศ,ความชื้นเริ่มต้น,ฯลฯ ข้อมูลที่ปรากฎเป็นข้อมูลที่อ้างอิงจากการคำนวน
- ข้อมูลการเติมเข้า-นำออก อ้างอิงจากการใช้กับข้าวสายพัทธุ์เมล็ดยาวเท่านั้น
- ข้อมูลที่แจ้งข้างต้นอาจมีการเปลี่ยนแปลงเนื่องจากการพัฒนาปรับปรุงของผู้ผลิตได้
- (*)จำนวน Unit ที่แจ้งสามารถรองรับได้แต่ในเงื่อนไงพิเศษ โปรดปรึกษาผู้ขายอีกครั้ง
- เตาที่ติดตั้งอ้างอิง อุณหภูมิ 70 องศาเซลเซียสในการอบ และ อุณหภูมิภายนอก 30 องศาเซลเซียส
